cad如何转pdf图纸 4种cad转pdf的方法

将CAD(计算机辅助设计)文件转换为PDF格式是一个常见的需求，尤其是当需要分享设计图纸或进行打印时。以下是几种将CAD文件转换为PDF的方法及其步骤：

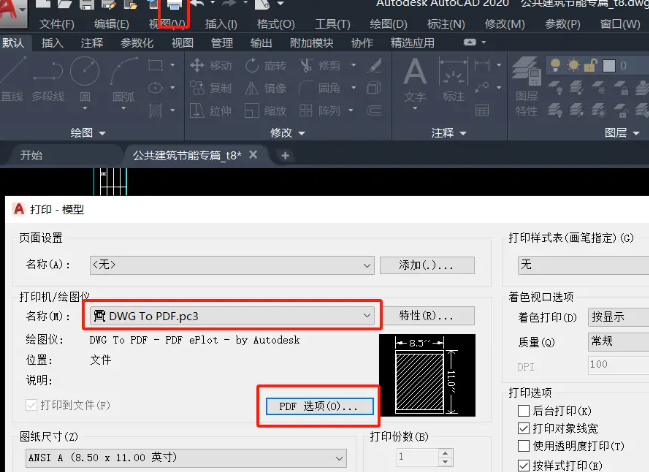

方法一：使用AutoCAD的内置功能

打开CAD文件：在AutoCAD中打开你的设计文件。

选择打印选项：点击“文件”>“打印”，或使用快捷键Ctrl + P。

选择PDF打印机：在打印设置中，选择“打印机/绘图仪”选项，选择一个PDF虚拟打印机，如“Adobe PDF”或“Microsoft Print to PDF”。

设置打印参数：在“打印设置”中选择图纸尺寸、比例、方向等。

选择输出路径：指定PDF文件的保存位置。

完成转换：点击“打印”或“输出”按钮，开始转换过程。

方法二：使用在线cad转pdf服务

访问在线cad转pdf工具：https://www.pdfmao.com/cad2pdf

上传CAD文件：点击上传待转换的CAD文件。

开始转换：点击“开始转换”按钮。

下载PDF文件：转换完成后，下载生成的PDF文件。

方法三：使用第三方软件

下载并安装软件：选择并下载一个支持CAD转PDF的第三方软件，这里以pdf转换器为例。

打开软件：启动pdf转换器，依次选择“cad转换-cad转pdf”，选择“点击添加文件或拖拽文件添加”，导入待转换的CAD文件。

设置转换参数：根据需要调整输出PDF的设置，如页面大小、分辨率、文件保存位置等。

执行转换：点击“开始转换”，等待软件完成转换过程。

保存PDF文件：转换完成后，到目标文件夹中找到转换后的pdf文件。

方法四：使用PDF虚拟打印机

安装PDF虚拟打印机：如果你的操作系统没有内置PDF打印功能，可以安装一个PDF虚拟打印机软件。

打开CAD文件：在CAD软件中打开你的设计图纸。

使用打印命令：选择“文件”>“打印”，或使用快捷键。

选择PDF虚拟打印机：在打印设置中选择你安装的PDF虚拟打印机。

调整打印参数：设置打印范围、比例、图纸尺寸等。

保存PDF文件：指定保存位置并打印，生成PDF文件。

注意事项

检查兼容性：确保所选方法或工具支持你的CAD文件格式。

保持设计完整性：在转换过程中，注意保持设计图纸的完整性和清晰度。

考虑版权和隐私：使用在线服务时，注意不要上传包含敏感信息的文件。

测试PDF文件：转换后，检查PDF文件以确保满足你的使用需求。

通过以上方法，你可以根据自己的需求和偏好选择最合适的方式将CAD文件转换为PDF格式。
