很多同学非常好奇是怎么做出来的。今天就分享一下动态图表的制作和美化方法。

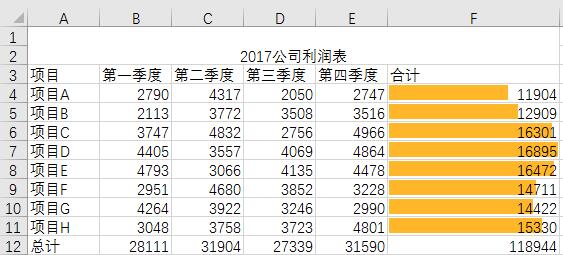

数据源表
数据表

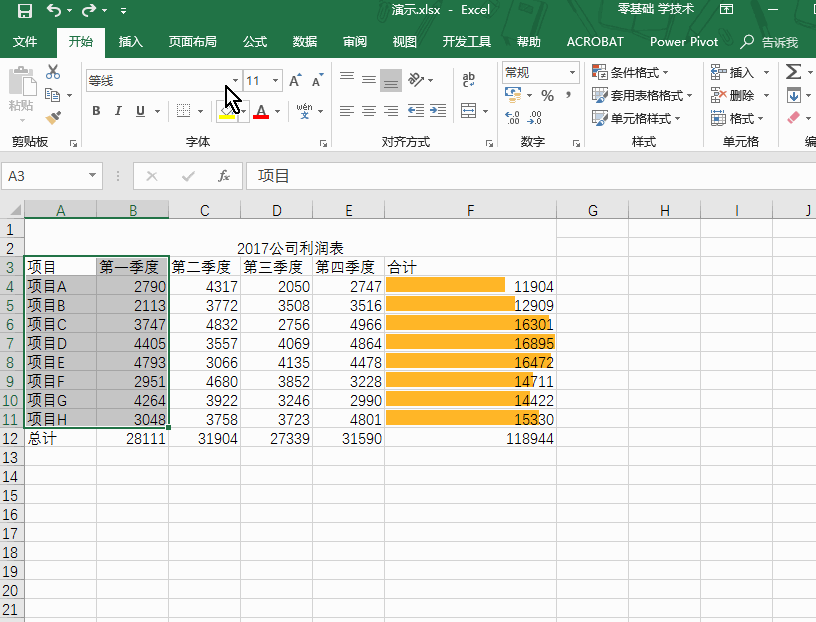

1、生成饼图

选取A,B列并插入饼图。然后填充背景色为浅蓝色或灰色，图例右侧双列显示。

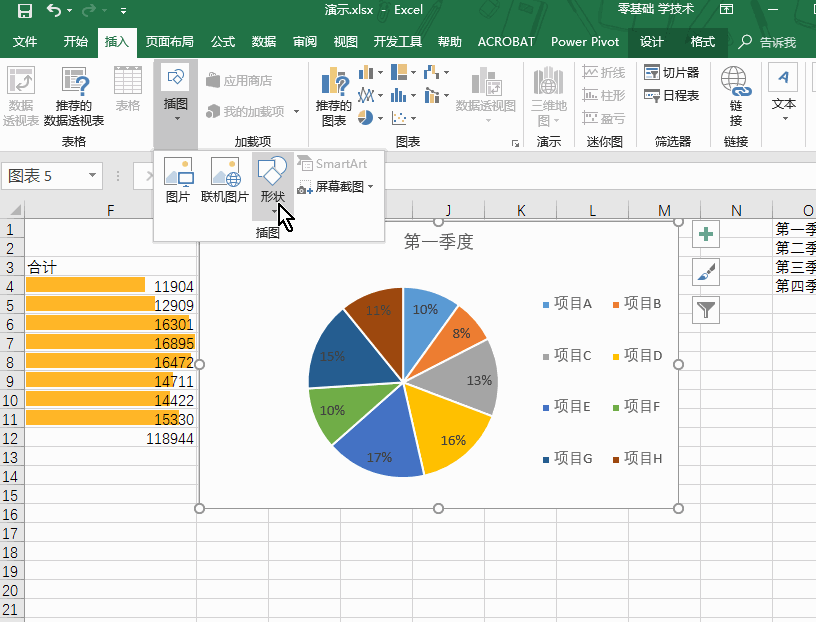

2、添加顶部标题

插入 - 图形：矩形 - 设置填充色 - 输入标题文字
插入标题

3、插入控件

开发工具 - 插入 - 表单控件 - 组合控件。在打开的“设置控件格式”窗口中进行以下设置：
数据源区域：选取已输入的待选项区域。
单元格的链接：选取N1单元格。下拉选单选取后会以数字的形式显示选取的内容。
三维阴影：选中
插入控件

注：各版本显示开发工具方法

2003版：工具栏右键 - 窗体
2007版：Office按钮 - 选项 - 常规 - 显示开发工具
2010、2013版：文件 - 选项 - 自定义功能区-开发工具

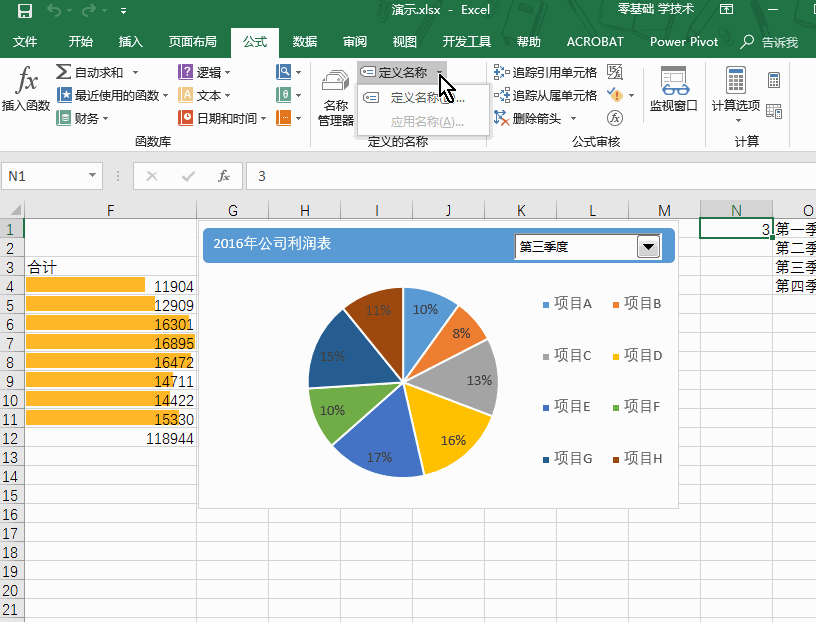

4、定义名称

公式管理器 - 定义名称 - 名称：季度，引用位置输入公式：
=OFFSET($A$4:$A$11,,$N$1)

5、数据源引用名称

选取饼图系列，把公式的倒数第2个参数替换为定义的名称
=SERIES(Sheet1!$B$3,Sheet1!$A$4:$A$11,Sheet1!$B$4:$B$11,1)
修改为:
=SERIES(动态图表!$C$4,动态图表!$B$5:$B$12,动态图表.xlsx!季度,1)

这里的话可以选中$B$4:$B$11然后输入季度然后按shift+f4就能自动转换。

6、调整格式

把所有文字和数字调整为合适大小，字体设置为微软雅黑字体

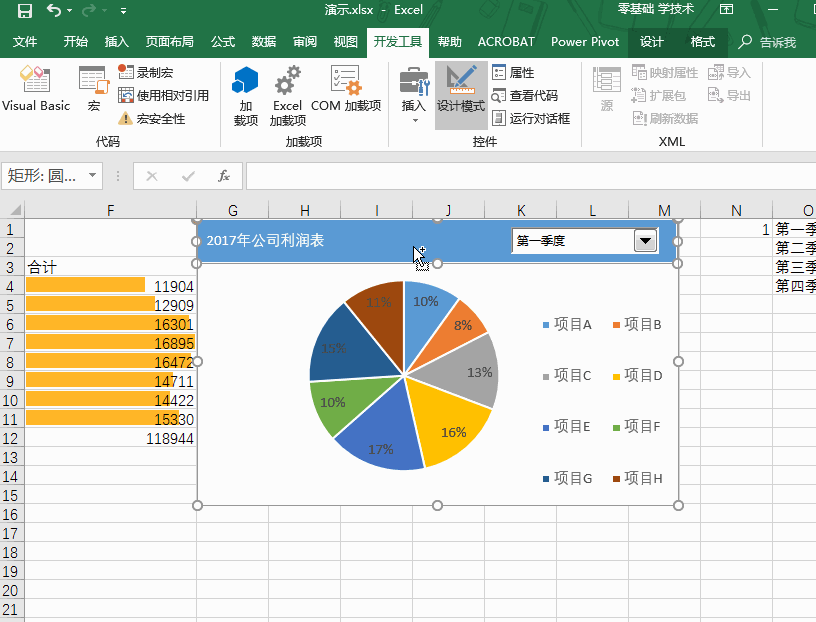

7、组合图表

按CTRL键分别选取图表、矩形和组合框控件，右键-组合。组合到一起后就可以一齐移动了。

好看又好用的动态图表制作完成

这时候我们在看看利用控件就能自动获取对应的时间数据了。
效果展示

假如你学习到了这个新技能不妨转发推荐给你的小伙伴。并动动小指头收藏，以免下次走丢。
